(Статичні шнури) відповідно до вимог ДСТУ EN 1891:2006
Типи шнурів
|
|
Шнури поділяються у відповідності з призначенням, на динамічні (використовуються найчастіше у спорті), статичні (використовуються найчастіше в промисловості для робіт на висоті, рятувальних робіт, та в спелеології). Шнуридіаметром менше 8 мм, прийнято називати -репшнурами (цей вид шнурів дозволено використовувати виключно для допоміжних робіт в якості петель, прусиків та ін.) |
Статичні шнури
|
|

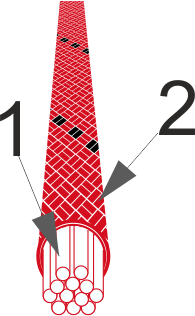

Статичні шнури- це плетені текстильні шнури, конструкція яких складається з наповнення /ядра (1) та обплетення (2). Ядро сприймає основне навантаження і складається з окремих стренг/ серцевин. Обплетення утримує разом та захищає стренги від навколишнього середовища а саме: механічного, хімічного, теплового впливів та інших несприятливих умов.
В середині шнура може знаходитись контрольна стрічка, яка містить ідентифікаційні дані виробу.
|
|
|

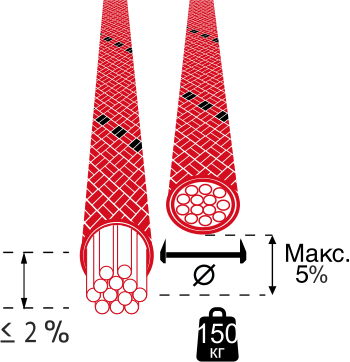

Визначення діаметру:Дана величина вимірюється на зразку довжиною 3м,під час навантаження вагою 10кг, та є середньостатистичним значенням шести вимірювать. Вимоги даного стандарту поширюються на шнури діаметром від 8,5-16мм. Визначення видовження:Статичне видовження вимірюють під час прикладання навантаження вагою 150кг, (попередньо робиться замір при навантаженні вагою 50кг) Величина видовження не повинна перевищувати 5%. Статична міцність:Завжди вказується на етикетках до шнурів. У відповідності до вимог ДСТУ EN 1891:2006, шнури типу А мають статичну міцність не менше 22кН, у шнурів типу В не менше 18кН.
|
УВАГА! Рекомендоване робоче навантаження для кожного типу та діаметру мотузки є 1\10 від номінальної величини номінальної статичної міцності, що вказуються на етикетці до виробу.
Вимоги до сировини:
У відповідності до ДСТУ EN 1891:2006, статичні мотузки мають бути виготовлені за матеріалу, який має точку плавлення вищу ніж 195°C. Для виготовлення заборонено використовувати поліетилен та поліпропілен. Виключенням є шнури для каньйонінгу, але вимоги для параметрів міцності залишаються.
Зміщення обплетення по відношенню до ядра:
В шнурів типу А, зміщення обплетення на довжині 2000мм не повинно перевищувати 40мм (ця вимога стосується виробів з діаметром до 12мм). Для шнурів типу В зміщення обплетення не повинно перевищувати 15мм.
Методи випробувань.
|
|

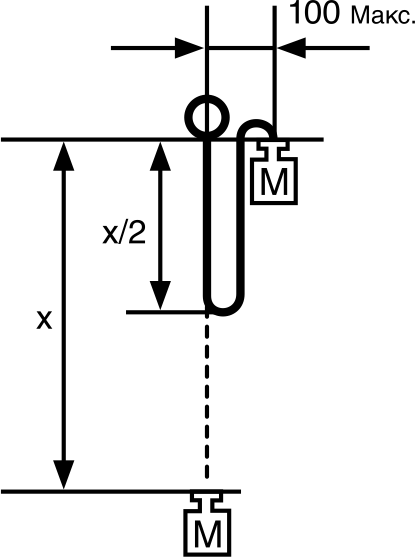

Випробування на динамічну міцність:Методика та обладнання ті самі, що і для динамічних шнурів. Зразок довжиною 2 метри, що має вузли «вісімка» на закінченнях, піддають динамічному навантаженню з фактором падіння 1. Шнури типу А, піддають випробуванням вагою 100кг, шнури типу В вагою 80 кг. Мінімальна кількість динамічних ударів, від падіння манекену, яке має витримати зразок- п’ять. Вузловий коефіцієнт (гнучкість)Методика та обладнання ті самі, що і для динамічних шнурів. У вузли, затягнуті певним зусиллям, повинна зайти оправка, діаметр якої не більш ніж 1,2 рази більший діаметра зразка, що піддається випробуванням.
|
.
Вимоги ДСТУ EN 1891:2006 «Статичні мотузки»
|
|
Контрольні параметри |
|
|
Параметр що вимірюється |
Тип А |
Тип В |
|
Діаметр |
8,5-16мм |
|
|
Вузловий коефіцієнт |
Макс. 1,2 |
|
|
Зміщення обплетення |
Макс. 40 мм |
Макс. 15 мм |
|
Видовження |
Макс. 5 % |
|
|
Зусилля ривка |
Макс. 6 кН |
|
|
Динамічні навантаження з фактором падіння 1 |
Мін. 5 Вага вантажу 100 кг. |
Мін. 5 Вага вантажу 80 кг. |
|
Міцність без вузлів |
22 кН |
18 кН |
|
Міцність з вузлами |
Мін. 15кН (3 хв) |
Мін. 12кН (3 хв) |
